Конструкторская документация на шкафы АСУ ТП

Железнодорожная наливная эстакада ЛПДС «Сокур». Строительство

Разработанные комплекты конструкторской документации:
  • Шкаф КЦ СА АУТН;
  • Шкаф АУТН.УСО;
  • Шкаф ИВК ж/д весов (путь1);
  • Шкаф ИВК ж/д весов (путь2);
  • Распределительный шкаф маневровой установки (обогреваемый) Путь 1;
  • Распределительный шкаф маневровой установки (обогреваемый) Путь 2;
  • Местный пульт управления маневровой установкой, стационарное исполнение Путь 1;
  • Местный пульт управления маневровой установкой, стационарное исполнение Путь 2;
  • Пульт управления для каждой позиции налива, стационарное исполнение 1;
  • Пульт управления для каждой позиции налива, стационарное исполнение 2;
  • Пульт управления для каждой позиции налива, стационарное исполнение 3;
  • Пульт управления для каждой позиции налива, стационарное исполнение 4;
  • Шкаф главного электрораспределительного щита (ГРЩ) АУТН, с автоматическим сетевым переключением;
  • Шкаф для освещения АУТН (ЩРО);
  • Шкаф для освещения АУТН (ЩАО), Ex;
  • Распределительный шкаф для собственных нужд (ЩСН).
Состав документации по каждому комплекту:
  • Спецификация;

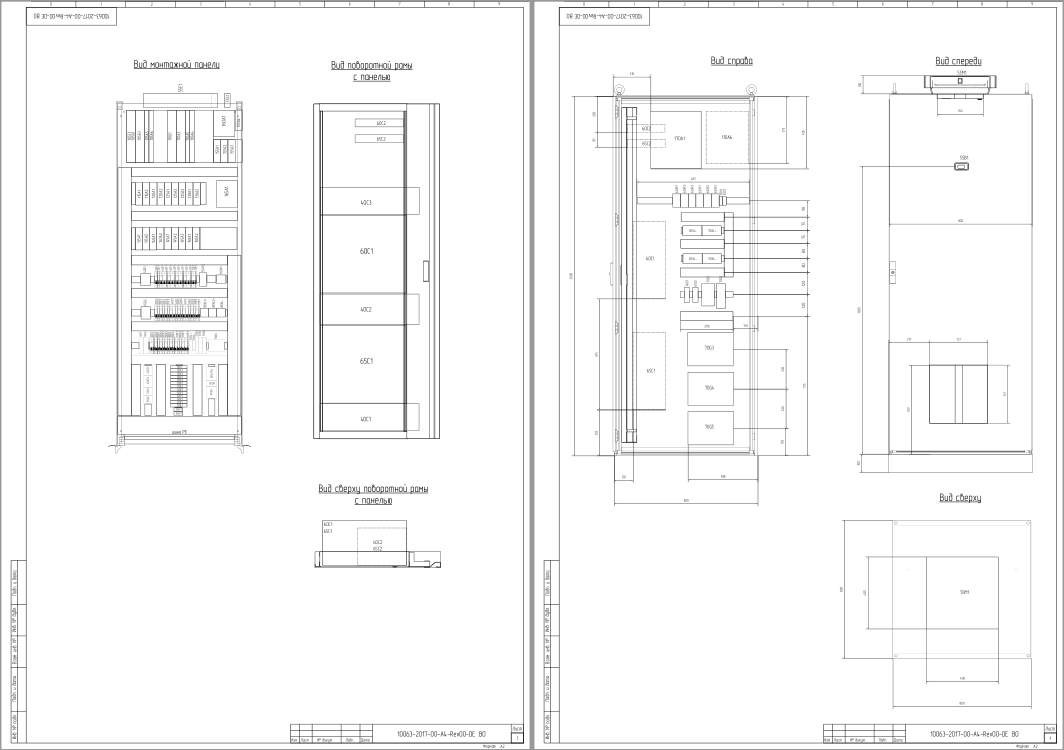

  • Сборочный чертеж;

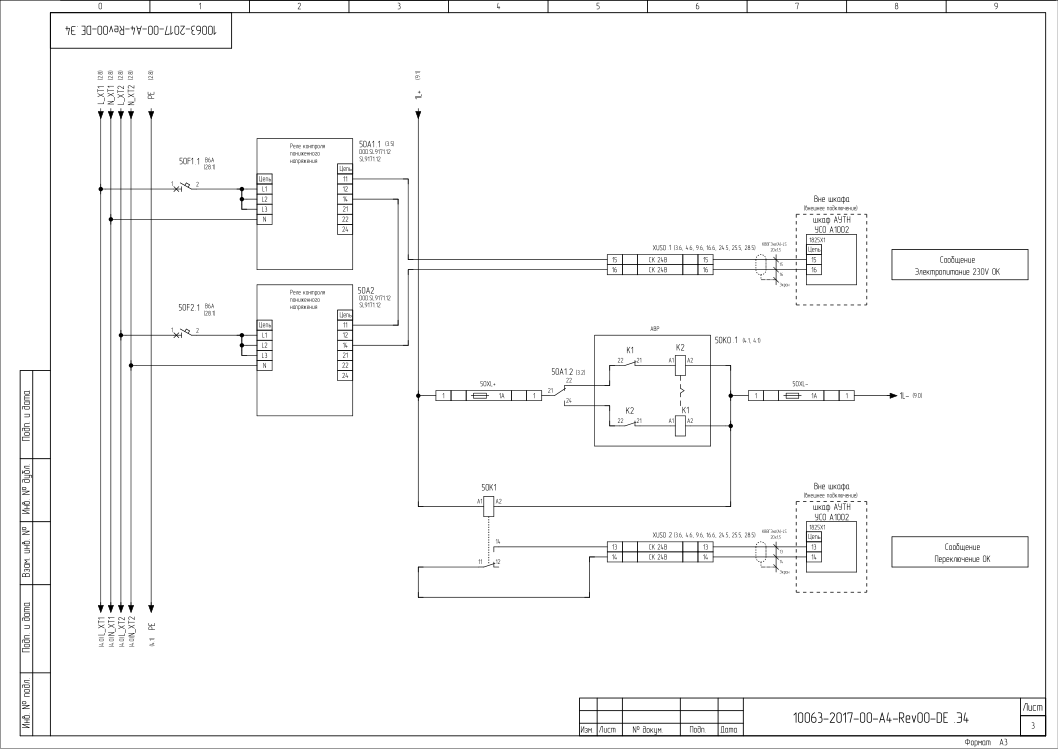

  • Схема электрическая соединений;
  • Перечень элементов;
  • Схема заземления общая;
  • Монтажный чертеж;

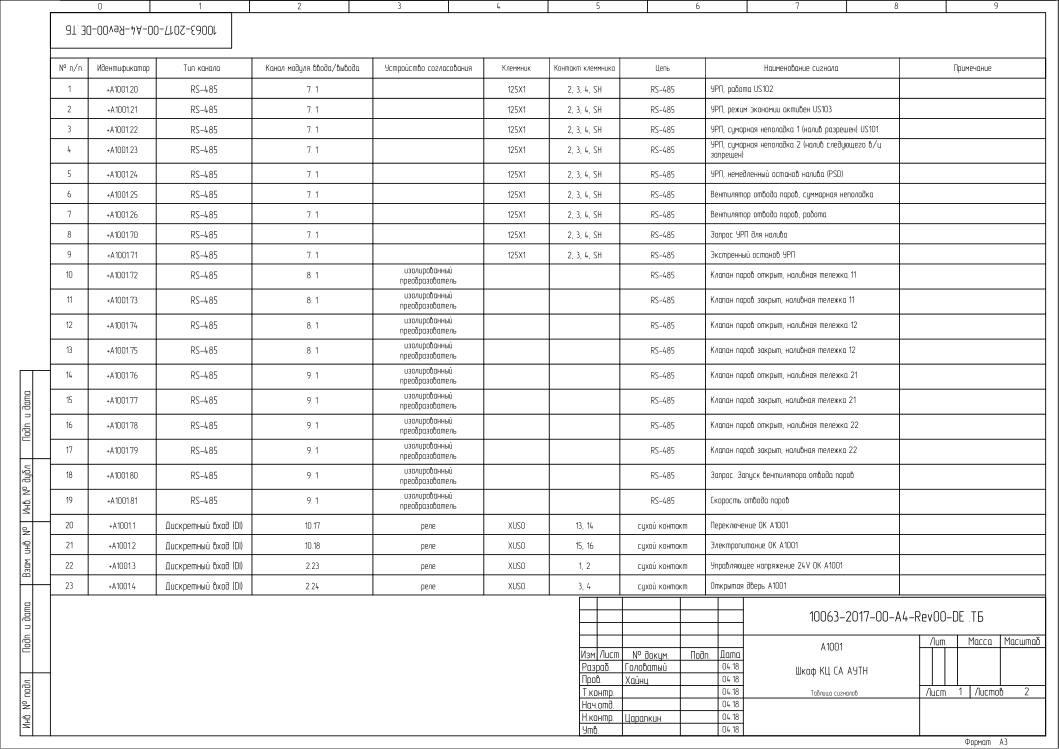

  • Таблица сигналов (Таблица внешних подключений);

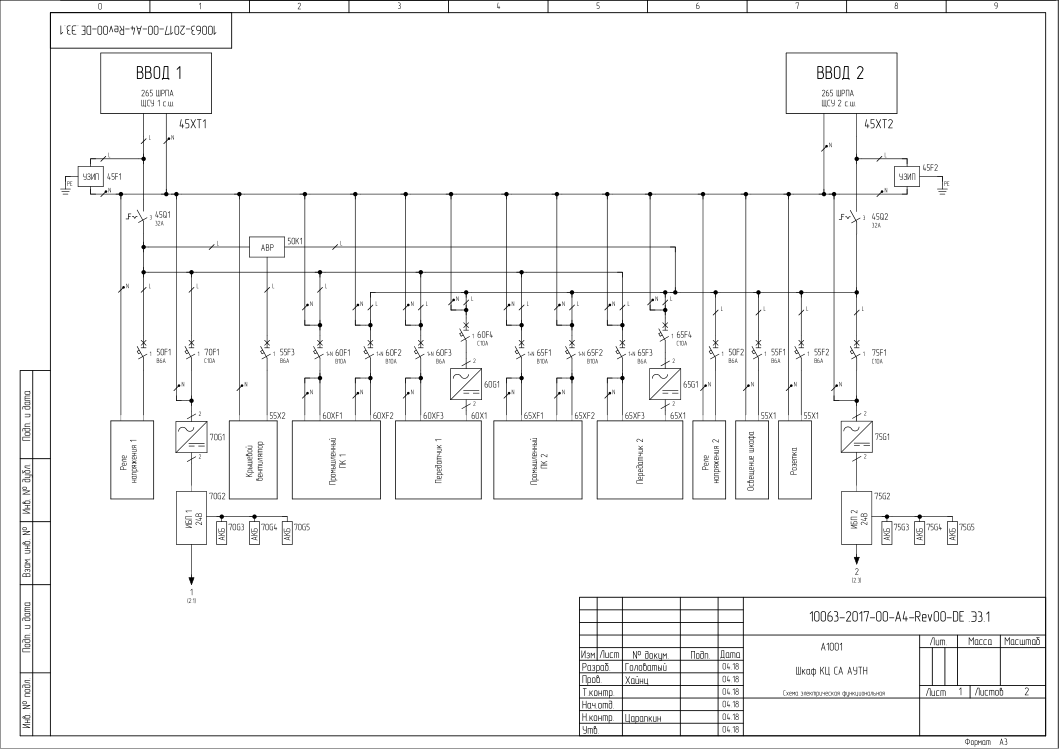

  • Однолинейная схема (Схема питания однолинейная);
  • Таблица соединений (внутришкафной монтаж).
