СОДК — система оперативного дистанционного контроля состояния изоляции предизолированных трубопроводов в пенополиуретановой (ППУ) изоляции. В теплоизоляционный слой трубы при изготовлении закладываются сигнальные медные проводники. При намокании изоляции — из-за дефекта полиэтиленовой оболочки, негерметичности стыка или коррозионного свища трубы — сопротивление между проводником и стальной трубой падает, и система фиксирует повреждение задолго до того, как оно перерастёт в аварию.
Метод импульсной рефлектометрии позволяет не только обнаружить факт увлажнения, но и определить расстояние до места повреждения с точностью до единиц метров — вскрывать приходится метры трассы, а не сотни. Для бесканальной прокладки, где визуальный осмотр невозможен, СОДК — единственный практический способ контроля состояния сети.
Система применяется на тепловых сетях, а также на сетях холодоснабжения и других трубопроводах в ППУ-изоляции — принцип контроля одинаков.
Нормативная база
| Документ | Что регламентирует |
|---|---|
| ГОСТ 30732-2020 «Трубы и фасонные изделия стальные с тепловой изоляцией из пенополиуретана с защитной оболочкой» | Требования к сигнальным проводникам в изоляции, их размещению и параметрам; обязательность системы контроля для труб ППУ |
| СП 41-105-2002 «Проектирование и строительство тепловых сетей бесканальной прокладки из стальных труб с индустриальной тепловой изоляцией из пенополиуретана» | Требования к проектированию СОДК: схемы соединения проводников, размещение точек контроля, коврами и терминалами |
| СП 124.13330.2012 «Тепловые сети» | Общие требования к тепловым сетям, включая контроль состояния трубопроводов |
| ПП РФ от 16.02.2008 № 87 | Состав проектной документации; СОДК — в составе раздела наружных сетей теплоснабжения |
| ГОСТ Р 21.101-2020 (СПДС) | Оформление проектной и рабочей документации |
| Инструкции производителей систем (типовые схемы и правила монтажа) | Схемные решения, требования к коммутации, настройке детекторов и приборам контроля конкретных производителей |
Состав системы

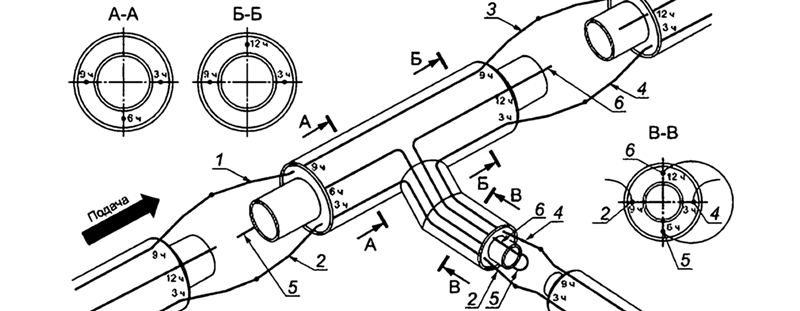

- Сигнальные проводники — два медных проводника (основной и транзитный) в изоляции каждой трубы, соединяемые при монтаже стыков в единую измерительную петлю;
- терминалы (коммутационные) — точки доступа к петле: концевые, промежуточные, объединённые; устанавливаются в ковёрах на трассе, в тепловых камерах, в помещениях ИТП и ЦТП;
- стационарные детекторы повреждений — непрерывный автоматический контроль состояния изоляции с выдачей сигнала «повреждение» / «обрыв»;
- переносные приборы — детекторы и импульсные рефлектометры для периодического контроля и точной локализации повреждений;
- вывод на диспетчеризацию — передача сигналов стационарных детекторов в систему диспетчеризации ИТП/ЦТП или АСУ теплоснабжающей организации (сухие контакты, Modbus).
Состав проектной документации
Стадия П: пояснительная записка, принципиальная схема контроля по участкам, размещение терминалов и детекторов, спецификация основного оборудования.
Стадия Р: общие данные, схемы соединения сигнальных проводников по всей трассе (с учётом каждой отвода, арматуры, перехода), схемы коммутации терминалов, планы размещения коверов и точек контроля, схемы подключения стационарных детекторов и вывода сигналов на диспетчеризацию, кабельный журнал, спецификация.
Исходные данные: план и профиль трассы (раздел ТС/НВК), монтажная схема трубопровода с раскладкой элементов, задание на проектирование, требования эксплуатирующей организации к точкам контроля и диспетчеризации.
Типичные ошибки в проектах СОДК
- схема соединения проводников составлена без учёта фактической раскладки элементов трубопровода (отводы, тройники, арматура) — при монтаже петля «не сходится», монтажники соединяют по месту, документация теряет достоверность;
- длина контролируемого участка превышает допустимую для применяемого детектора — сигнал недостоверен;
- точки контроля размещены без учёта доступности: терминал в ковере на проезжей части или в затапливаемой камере фактически недоступен для измерений;
- сигналы стационарных детекторов никуда не выведены — система формально есть, но о повреждении узнают по парению из земли.
Примеры выполненных проектов
СОДК выполняем как отдельный раздел по заданию проектировщика тепловых сетей, так и в комплекте с диспетчеризацией ИТП/ЦТП — вывод сигналов о повреждениях сразу закладывается в общую систему.
