Диспетчеризация объединяет инженерные системы здания — отопление, вентиляцию, водоснабжение, электроснабжение, лифты, пожарную автоматику — в единую систему контроля и управления. Диспетчер видит состояние оборудования, аварии и параметры всех систем на одном рабочем месте в реальном времени, а не обходит щитовые с блокнотом.
Для заказчика это не «опция для солидности», а прямая экономика эксплуатации: сокращение обслуживающего персонала, раннее обнаружение аварий (протечка, остановка насоса, отказ вентустановки — упреждающе до жалоб и порчи имущества), журнал событий для разбора инцидентов, контроль энергопотребления. К примеру одно предотвращённое затопление паркинга окупает диспетчеризацию насосной.
Когда диспетчеризация обязательна, а когда — целесообразна
Прямое нормативное требование диспетчерского контроля существует для отдельных систем: лифты (ТР ТС 011/2011 требует средств диспетчерского контроля с двусторонней связью), противопожарные системы (контроль состояния по СП 484), учёт энергоресурсов (ФЗ-261 «Об энергосбережении»). Для остальных систем состав диспетчеризации определяется заданием на проектирование и требованиями эксплуатирующей организации.
На практике диспетчеризация закладывается в проекты МКД (требования УК и стандартов застройщиков), офисных и торговых зданий, гостиниц и апарт-отелей, промышленных объектов и объектов с распределённой инфраструктурой (насосные, ИТП, водозаборы) — везде, где стоимость простоя или аварии превышает стоимость системы контроля.
Нормативная база
| Документ | Что регламентирует |
|---|---|
| ГОСТ 21.408-2013 (СПДС) | Правила выполнения рабочей документации автоматизации: схемы, планы, спецификации |
| ТР ТС 011/2011 «Безопасность лифтов» | Обязательность диспетчерского контроля лифтов с двусторонней переговорной связью |
| ФЗ-261 «Об энергосбережении» | Требования к учёту энергоресурсов — данные приборов учёта выводятся в диспетчеризацию |
| СП 60.13330.2020, СП 30.13330.2020 | Требования к автоматизации и контролю систем ОВиК и водоснабжения |
| СП 134.13330.2012 | Системы электросвязи зданий — требования к сетям, используемым для передачи данных диспетчеризации |

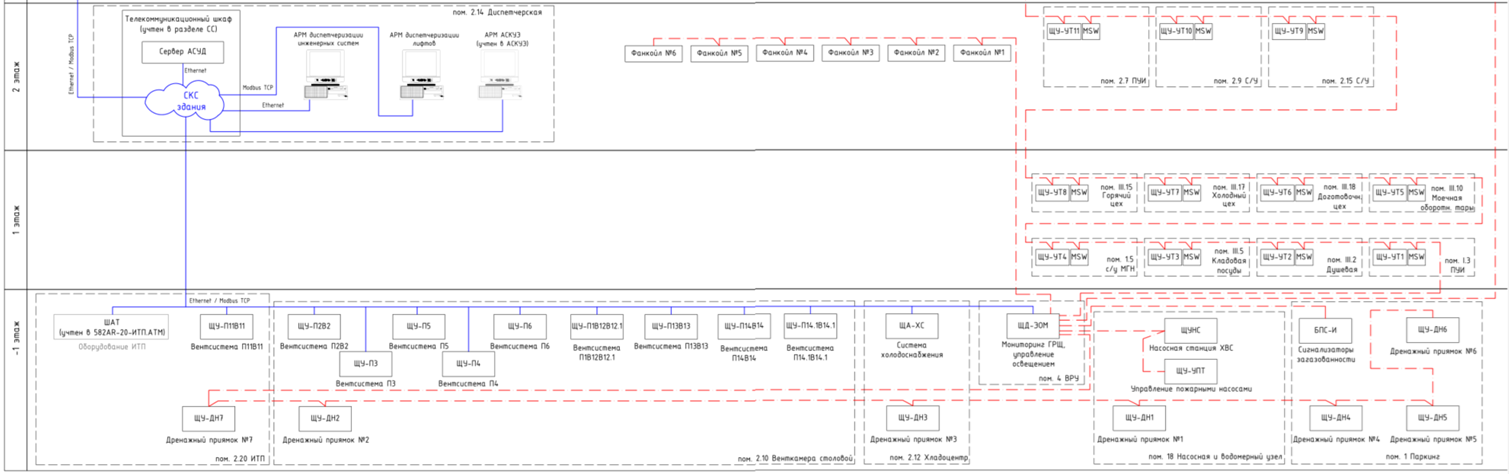

Архитектура системы
Типовая АСУД строится по трёхуровневой схеме:
- Полевой уровень — датчики, приборы учёта, исполнительные механизмы, сигналы состояния оборудования (сухие контакты щитов, выходы локальной автоматики);
- уровень контроллеров — свободно программируемые ПЛК и модули ввода-вывода, собирающие сигналы и управляющие оборудованием; локальная автоматика смежных систем (вентустановки, ИТП, лифтовые станции) подключается по цифровым протоколам;

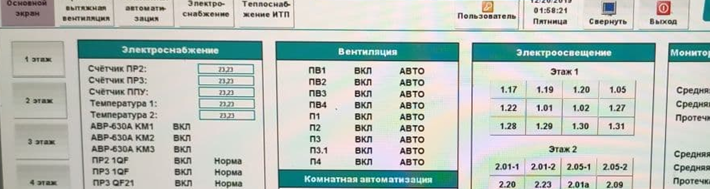

- верхний уровень — сервер и АРМ диспетчера со SCADA: мнемосхемы, тренды, журналы аварий и событий, отчёты, разграничение прав, оповещение (звук, e-mail, мессенджеры).
Обмен между уровнями — по открытым протоколам: Modbus RTU/TCP, BACnet, KNX, OPC UA, M-Bus для приборов учёта. Принципиальный момент проекта — не привязывать заказчика к закрытому протоколу одного производителя: система на открытых протоколах расширяется и обслуживается любым подрядчиком, а не только «автором».
Что обычно выводится в диспетчеризацию
- ИТП/ЦТП — температуры и давления контуров, состояние насосов, аварии, параметры регуляторов, узлы учёта тепла;
- вентиляция — состояние и аварии установок, температуры, загрязнение фильтров, дистанционный пуск/останов;
- водоснабжение и канализация — насосные станции, дренажные приямки (сигнал затопления), водосчётчики;
- электроснабжение — положение вводных и секционных аппаратов, работа АВР и ДГУ, электросчётчики, контроль сети;
- лифты — диспетчерский контроль и переговорная связь;
- противопожарные системы — обобщённые сигналы «Пожар», «Неисправность» (контроль, без управления — управление остаётся за АППЗ);
- прочее — СОДК тепловых сетей, контроль загазованности, доступ в техпомещения, метеопараметры.
Состав проектной документации
Стадия П: пояснительная записка, структурная схема системы, перечень контролируемых параметров по системам, спецификация основного оборудования.
Стадия Р (по ГОСТ 21.408-2013): общие данные, структурная схема, функциональные схемы, перечни сигналов (таблицы ввода-вывода), принципиальные схемы щитов диспетчеризации, схемы внешних проводок, планы сетей диспетчеризации, кабельный журнал, спецификация.
Типичные ошибки в проектах диспетчеризации
- Перечень сигналов не согласован со смежными разделами: в проекте ОВ у вентустановки нет требуемых выходов, щиты ЭОМ не имеют блок-контактов — на монтаже сигналы «добывают» переделкой щитов;
- локальная автоматика закуплена с закрытым протоколом или без интерфейсной карты — интеграция превращается в замену оборудования;
- объём сигналов избыточен: в проект заложены тысячи точек «на всякий случай», смета раздувается, а эксплуатация использует 10% данных;
- сети диспетчеризации не увязаны с СКС и ЛВС здания: задвоение трасс либо, наоборот, передача технологических данных через необслуживаемую офисную сеть;
- нет резервирования питания контроллеров и сервера — при пропадании электричества (в самый актуальный момент аварии) система «слепнет».
Примеры выполненных проектов
Диспетчеризацию проектируем в связке с автоматизацией вентиляции, автоматикой ИТП и разделами СС/ЭОМ, выполняем программирование контроллеров и SCADA, пусконаладку — заказчик получает работающее диспетчерское место, а не комплект схем.
